產品概述：

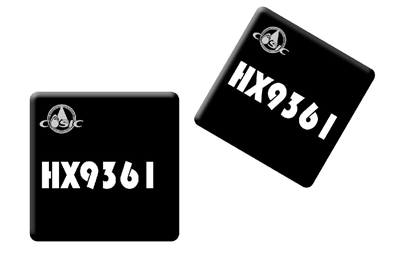

HX9361是一款高集成度、高性能、多用途的超寬帶通訊射頻芯片，具有超寬帶和可編程特性，可應用于多種收發場景?？梢越邮蘸桶l(fā)送70MHz至6.0GHz頻段內的射頻信號，涵蓋大部分無線通訊頻段，通道帶寬從200 kHz至60 MH可調。芯片內部集成超寬帶頻率綜合器、超寬帶低噪聲放大器、超寬帶混頻器、可變帶寬低通濾波器、可變?cè)鲆娣糯笃鞯饶K，并提供標準SPI數字通信接口。
性能指標：
●集成12位DAC的RF收發器 |
|
●可調諧通道帶寬 |
200 kHz至60 MHz |
●頻段 |
70 MHz至6.0 GHz |
●雙通道接收器 |
3路差分或6路單端輸入 |
●支持TDD和FDD |
|
●噪聲系數 |
2dB(800 MHz) |
●RX增益控制 |
實時監控和控制信號用于手動增益獨立的自動增益控制 |
●雙發射器 |
IQ兩路差分輸出 |
●高線性度寬帶發射器
|
TX EVM：≤? 40 dB TX噪聲：≤?157 dBm/Hz本底噪聲 TX監控器：動態范圍≥66 dB，精度=1 dB |
●集成小數N分頻頻率合成器(最大LO步長) |
2.4 Hz |
●多器件同步及CMOS/LVDS數字接口應用領域：
點對點通信系統 毫微微蜂窩/微微蜂窩/微蜂窩基站 通用無線電系統 |
|
